E-500 Elektronisk Tændingsanlæg.
'Kokusan' design
12 Volt 73 Watt
Passer til all M 4 - 5 - 6 - 7 - 8 - 9 - 10 motorer + til Maxi 2 gear.

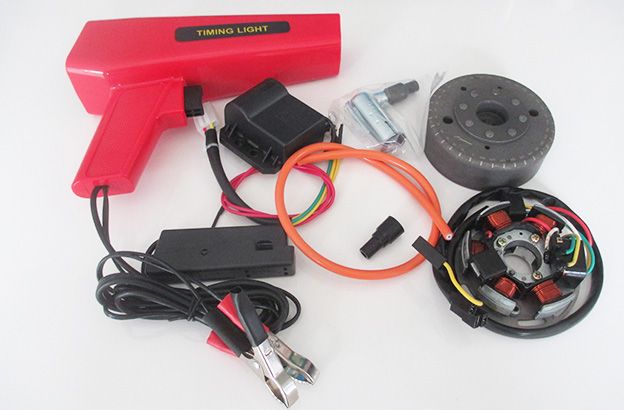

Alt vist på fotos følger med
Se video..
Denne viser hvordan du enkelt kan montere og indstille anlægget uden not her.
Tag dig tid til at se dene rigtige video.
Der er 2 forskellige video til Maxi (K og P) og en anden til alle M 4-5-6-78-9-10 motorer.
Virker link ikke så se Facebook ikon genvej i øverste højre side på vores hjemmeside.
CDI og Regulator tilslutning se her.
Bør studeres meget nøje.
Fejl montering vil omgående ødeligge enten voltregulator eller stator.
Grøn ledning på Voltregular og på Stator tilsluttes stelforbindelse
Rød ledning leverer jævnstrøm til batteri og forbrug
Gul ledning leverer vekselstrøm / 73 Watt (denne skal reguleres via voltregulator)
Anbefales.
Ved den hurtige og enkle montering skal du bruge stempelstop TOOL12-LOT.
Det anbefales at bruge Voltregulator E506 (6 Volt),- eller E512 (12 Volt)
Se også på monteringsbelsag E502, - Dette kan bruges til at fiksere CDI og voltregulaor, for ex på motorbolt.
Kvalitet.
Vi har testet både Kokusan og alle retro der findes på markedet.
Retarderingen er den samme på alle.
Det er kvaliteten helt sikkert også.
Blæsekølet Motorer.
Bemærk til blæserkølende motorer skal du bruge E503 eller E504 adapter sæt.
Disse er ikke inkluderet.
Adaptere er nye, men blæsehjul er brugt.
Forvent ikke at blæserhjul er rengjort.
Blæserhjul er originalt og professionelt neddrejet få millimeter, så det passer.
Dette har nogen praktisk betydning for motorens drift.
Adapter skal opvarmes til 100 grader (fx i bageovn).
Dette fordi denne skal sidde helt stramt på svinghjul.
Brug arbejdshandsker uden huller ved montage.
Der medfølger også 4 skruer til montering af adaptor.
I øvrigt bemærk
Hos Puchparts er ledningsgennemføring integreret og derfor inklusiv.
Ingen unødvendig arbejde er nødvendigt.
Vi er med dig hele vejen.
